電磁接觸器在瓦楞紙箱糊箱機中的角色與功能解析

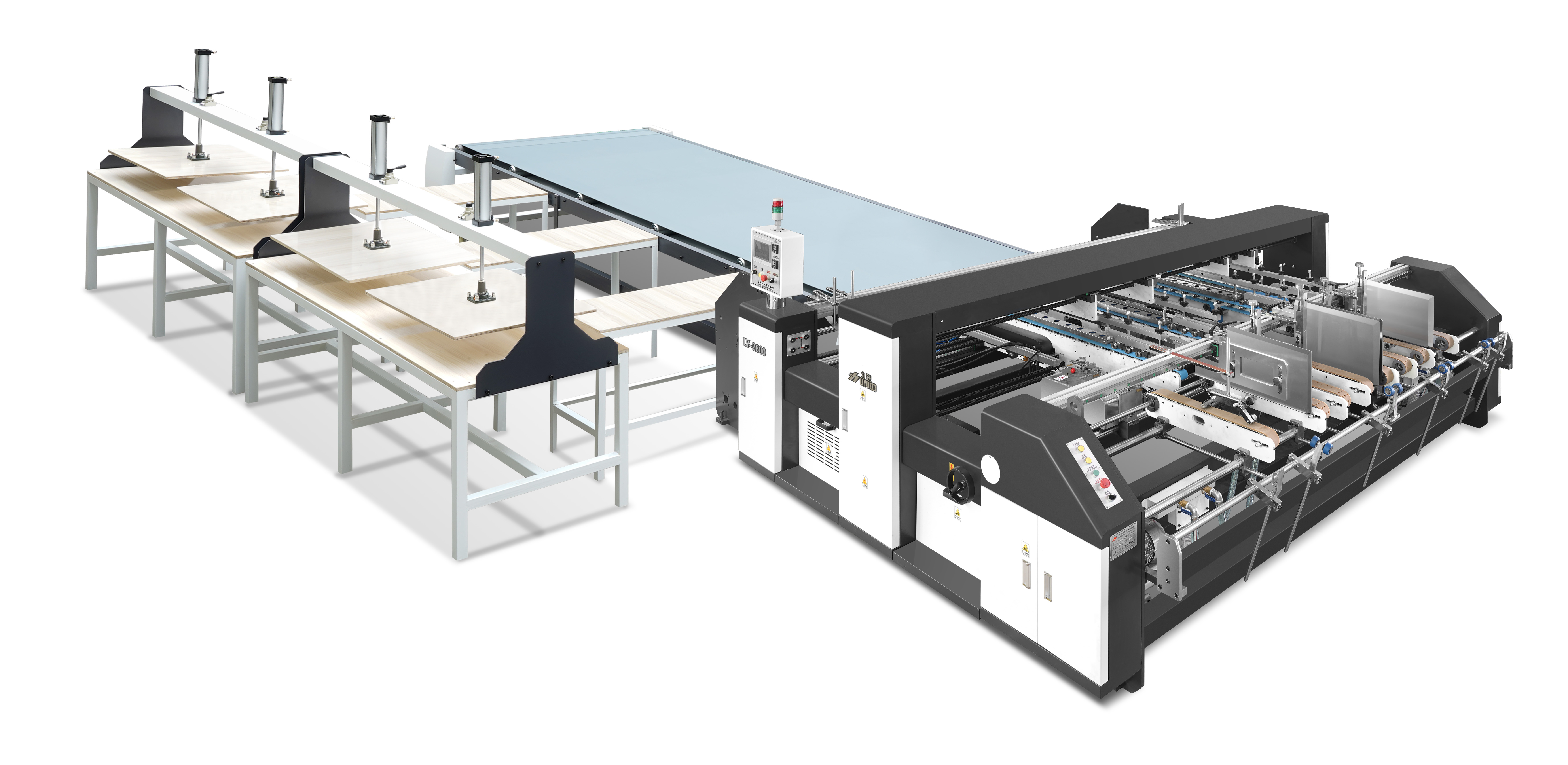

在重型包裝製造行業中，營運效率、高速精度以及設備可靠性是盈利的基石。這條高速生產線的核心是瓦楞紙箱糊箱機，這是一台設計精密的工程設備，能將平坦的瓦楞紙板轉變為精確折疊、上膠並完成成型的紙箱。

工業用接觸器作為低壓數位控制訊號與高功率機械負載之間的關鍵介面，確保了關鍵機械功能的穩定、安全且連續運作。本文將深入探討接觸器在現代高速瓦楞紙箱糊箱機中的深層工程原理、功能機制與策略性優勢。

1. 電源切換與重載控制

瓦楞紙箱糊箱機由一系列電動馬達與高電流熱裝置提供動力。這些元件需要能夠承受巨大電氣應力的重載切換系統。電磁接觸器專為重複切換高電流電路而設計，並能管理大型馬達啟動時產生的嚴重湧浪電流（可達額定運轉電流的6至10倍）。

在標準高效能糊箱機中，工業接觸器被策略性地部署，用於控制數個主要機械與熱負載，其總機器功率範圍介於9 kW至25.7 kW之間：

主驅動馬達

主驅動系統採用高扭矩交流變頻馬達，根據具體機器配置，通常優化為約5 kW。接觸器負責處理這些馬達的主要電力分配，確保重型傳動系統、同步皮帶及主輸送系統能夠平穩啟動，並以精確的生產線速度連續運轉。

高壓真空吸風機

精確的紙板進料與穩定定位需要強力的真空吸附。專用接觸器負責管理這些真空吸風機。這些吸風機在進料皮帶下方產生強勁的負壓區，確保即使翹曲或較重的瓦楞紙板也能被緊密吸附，並逐一進料，不會發生滑動或雙張進料錯誤。

熱熔膠與冷膠加熱系統

現代結構式紙箱製造需要先進的上膠系統，通常結合冷膠擠出裝置與熱熔膠單元。熱熔膠系統依靠電加熱元件來熔化聚氨酯或黏合材料，並將其維持在精確的工作溫度。重載接觸器處理溫度控制器要求的循環式高電流切換，以安全地調節這些密集的熱負載。

多軸輔助調整馬達

為實現快速換單並減少設置時間，現代糊箱機配備了自動化馬達調整功能。一個由小型、高響應輔助馬達組成的網絡驅動送紙架、折疊刀與上膠頭的自動移動。接觸器以正反向配對方式運作，在自動化結構換型過程中管理這些子系統的精確定位。

2. 安全隔離與緊急保護機制

工業製造環境要求絕對遵守全球安全標準，例如CE（歐盟合格認證）、OSHA及UL/CSA標準。由於瓦楞紙箱糊箱機以高速運轉，並具有強大的機械夾點，機器的安全電路需要採用失效保護的電氣佈局。接觸器在提供物理性安全隔離與緊急保護方面扮演著不可或缺的角色。

當操作員按下緊急停止按鈕、觸發安全光幕或打開聯鎖安全門時，安全繼電器會立即中斷供應給接觸器線圈的控制電壓。此安全迴路會觸發三個即時階段：

線圈瞬間消磁：接觸器內部的電磁場立即消失。

彈簧輔助觸點斷開：內部高張力彈簧強制重載主觸點在幾毫秒內彈開。

物理隔離：此動作形成一個安全的物理氣隙，立即將380V/415V/480V三相主電源與所有上游驅動器和馬達斷開。

通過在源頭隔離高壓配電，接觸器可防止在線路維護期間發生危險的機械運動、意外自動重啟或電氣故障，有效保護現場操作員和技術人員免於遭受嚴重工傷。

3. PLC整合與智慧自動化控制

在工業4.0與高度自動化的智慧工廠時代，現代瓦楞紙箱糊箱機高度依賴中央可程式邏輯控制器來管理機器時序、速度同步與運算邏輯。然而，數位PLC處理器運作在低電壓、低電流的微電子層面，無法直接與工業級大電網介接。接觸器在此扮演關鍵的橋接執行層。

切換過程

PLC計算出運轉需求後，會輸出一個低壓數位控制訊號（典型為24V DC或110V AC）至接觸器的電磁線圈。此微小的控制訊號在接觸器鐵芯內產生磁場，將內部銜鐵向下吸引。這個機械動作閉合了重載主觸點，從而使三相主電源平順地傳遞至目標馬達或加熱元件。

即時系統回饋迴路

除了電源切換之外，用於高階糊箱機的工業接觸器還配備了輔助觸點組。這些輔助觸點與主電源觸點機械連動，但傳送低電壓訊號回饋至PLC輸入模組。此配置提供了一個連續的、即時的回饋迴路。

如果接觸器未能閉合，或者其觸點因外部短路而熔接，PLC會偵測到其輸出指令與輔助觸點實際回饋狀態之間的差異。PLC會立即停止機器、觸發聲音警報，並在人機介面觸控螢幕上顯示明確的故障代碼。此功能實現了精確的系統自我診斷與即時故障排除。

4. 重載耐久性與紙塵耐受性

瓦楞包裝工廠內的生產環境以其嚴苛著稱。高速開槽、模切與壓線瓦楞紙板的過程會產生大量細小、具磨蝕性的紙塵、纖維素纖維與空氣中的碎屑。此外，為新生產批次設定糊箱機時，需要連續進行「點動」或「寸動」——操作員反覆地讓主驅動馬達通電極短時間，以驗證機械對位與紙板追蹤。

點動會導致嚴重的電氣磨損，因為接觸器被迫在馬達達到全運轉速度與產生反電動勢之前，就切斷高電感電流。為了在這些條件下存活，為瓦楞紙箱糊箱機選用的接觸器必須符合嚴格的工程規格：

銀合金觸點：高階工業接觸器採用由先進銀鎳或銀錫氧化物合金製成的觸點。這些材料結合了優異的導電性與在高電流電弧條件下對抗熱熔接和侵蝕的高抵抗力。

先進滅弧柵片：當觸點在重載下斷開時，會在間隙處形成電弧。接觸器利用配備磁力分割器的特殊滅弧柵片，將電弧從觸點表面拉開，迅速將其分割並冷卻，以防止外殼劣化。

防塵外殼：為防止細小紙塵沉積在內部機械接合處或絕緣觸點，接觸器安裝在密封的電氣箱內。許多接觸器具備密封線圈結構與導向機構，確保灰塵無法侵入活動銜鐵，防止機械卡滯與接觸故障。

5. 控制器保護與工廠維護效率

從電氣設計角度來看，接觸器扮演著保護屏障的角色，保護機器最核心的投資：其電腦化控制自動系統。高功率馬達與電感性負載本質上會造成嚴重的電氣回授，包括諧波失真、電壓突波與暫態切換突波。

保護敏感電子元件

接觸器在其堅固的觸點腔室內吸收高電流切換所產生的嚴重電氣與熱應力，從而保護敏感且昂貴的PLC輸出模組與固態繼電器，使其免受高功率電網的直接衝擊。如果驅動馬達發生意外過電流或局部短路，局部熱應力會由接觸器或其搭配的熱過載繼電器吸收，避免脆弱的PLC系統遭受災難性故障與更換成本。
