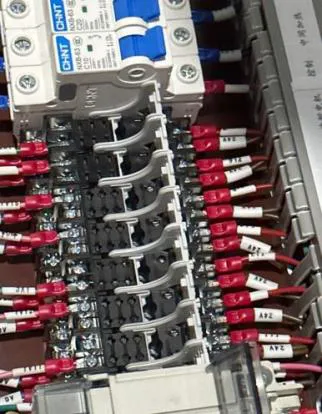

Chức năng của rơ-le trong máy dán thùng carton sóng

Trong sản xuất bao bì tôn sóng hiện đại, máy dán thùng carton hai mảnh tự động tốc độ cao hoạt động như một hệ thống tự động hóa đồng bộ chặt chẽ thay vì một dây chuyền cơ khí đơn thuần. Ở tốc độ sản xuất có thể lên đến hàng nghìn thùng mỗi giờ, từng mili giây đều có giá trị. Trong môi trường này, rơ-le đóng vai trò nền tảng trong việc đảm bảo sự ổn định, độ chính xác và an toàn vận hành.

1. Cách ly điện giữa mạch điều khiển và mạch công suất

Một trong những vai trò quan trọng nhất của rơ-le trong hệ thống máy dán thùng carton hai mảnh tự động tốc độ cao là cách ly điện.

Trong tự động hóa công nghiệp, PLC (Bộ điều khiển logic khả trình) thường hoạt động ở điện áp điều khiển thấp 24V DC, trong khi các thiết bị hiện trường như động cơ, bộ gia nhiệt, van điện từ và hệ thống keo có thể yêu cầu nguồn điện 110V đến 480V AC.

Nếu không có sự cách ly thích hợp, sự tương tác trực tiếp giữa hai hệ thống này sẽ khiến các linh kiện điện tử nhạy cảm phải đối mặt với những rủi ro nghiêm trọng.

1.1 Bảo vệ đầu ra PLC

Rơ-le hoạt động như một lớp bảo vệ giữa các mô-đun đầu ra PLC và các mạch công suất cao. Khi PLC gửi tín hiệu điều khiển, nó không trực tiếp cấp nguồn cho tải. Thay vào đó, nó kích hoạt cuộn dây rơ-le, cuộn dây này sau đó chuyển mạch cơ học hoặc điện tử cho mạch điện áp cao hơn.

Cấu trúc này mang lại:

• Bảo vệ chống lại các xung điện áp
• Khả năng chống lại sự phản hồi cảm ứng từ động cơ và van điện từ
• Ngăn ngừa hư hỏng do dòng điện ngược
• Giảm nguy cơ cháy đầu ra PLC

Trong các dây chuyền sản xuất tôn sóng tốc độ cao, nơi hàng trăm tín hiệu được kích hoạt mỗi phút, sự cách ly này cải thiện đáng kể độ bền của hệ thống.

1.2 Ổn định hệ thống trong môi trường điện khắc nghiệt

Các nhà máy sản xuất tôn sóng thường gặp nhiễu điện do:

• Động cơ servo lớn
• Biến tần
• Băng tải tốc độ cao
• Chuyển mạch van điện từ khí nén

Rơ-le giúp ổn định tính toàn vẹn tín hiệu bằng cách phân tách vật lý logic điều khiển khỏi các mạch điện nhiễu, đảm bảo hành vi máy nhất quán ngay cả trong điều kiện điện không ổn định.

2. Kiểm soát thời gian chính xác cho đồng bộ hóa nhiều trạm

Một máy dán thùng carton hai mảnh bán tự động tốc độ cao thực hiện một chuỗi các thao tác phối hợp chặt chẽ:

• Cấp phôi
• Gấp trước và gấp
• Phun keo
• Hiệu chỉnh căn chỉnh
• Nén và xuất hàng

Mỗi giai đoạn phải được thực hiện với thời gian chính xác để đảm bảo chất lượng thùng carton và độ chính xác về cấu trúc.

2.1 Phối hợp cơ cấu chấp hành do rơ-le điều khiển

Rơ-le đóng vai trò là công tắc thực thi cho các cơ cấu chấp hành khác nhau như:

• Xi lanh khí nén
• Tay gấp
• Bộ phận hút chân không
• Cửa chặn băng tải

Khi PLC đưa ra lệnh, rơ-le đảm bảo kích hoạt tức thời thiết bị tương ứng. Điều này cho phép đồng bộ hóa chính xác giữa các trạm cơ khí.

Ngay cả độ trễ vài mili giây cũng có thể ảnh hưởng đến độ chính xác khi gấp hoặc gây ra sai lệch trong các hoạt động tốc độ cao. Do đó, rơ-le cấp công nghiệp với thời gian đáp ứng nhanh là rất cần thiết để duy trì tính nhất quán của sản xuất.

2.2 Kiểm soát thời gian phun keo

Một trong những ứng dụng quan trọng nhất của rơ-le là trong bộ phận điều khiển hệ thống keo.

Rơ-le điều chỉnh:

• Thời gian kích hoạt bơm keo
• Chu kỳ đóng mở súng phun
• Chiều dài và vị trí đường keo
• Chế độ phun keo liên tục hoặc gián đoạn

Chuyển mạch rơ-le chính xác đảm bảo:

• Phân phối keo đồng đều
• Giảm tiêu thụ keo
• Liên kết thùng carton chắc chắn và nhất quán
• Giảm thiểu các khuyết tật tràn keo hoặc kéo chỉ

Trong sản xuất tốc độ cao, ngay cả những sai lệch nhỏ về thời gian cũng có thể dẫn đến liên kết yếu hoặc lãng phí vật liệu keo, làm cho độ chính xác của rơ-le trở nên thiết yếu.

3. Bảo vệ động cơ và chức năng an toàn quá tải

Một máy dán thùng carton hai mảnh một trạm hoạt động dưới tải cơ học liên tục, thường xuyên xử lý khối lượng lớn bìa cứng với độ dày và độ cứng khác nhau. Điều này tạo ra ứng suất đáng kể lên động cơ truyền động, hệ thống băng tải và các bộ phận truyền động.

Rơ-le đóng vai trò quan trọng trong việc bảo vệ hệ thống cơ khí và điện khỏi các tình trạng quá tải.

3.1 Giám sát quá tải nhiệt

Rơ-le quá tải nhiệt liên tục giám sát dòng điện do động cơ tiêu thụ. Nếu phát hiện mức dòng điện bất thường — thường do kẹt cơ khí, ma sát quá mức hoặc tắc nghẽn vật liệu — rơ-le sẽ kích hoạt tắt máy bảo vệ.

Điều này ngăn ngừa:

• Quá nhiệt cuộn dây động cơ
• Hỏng bộ truyền động servo
• Hư hỏng hộp số
• Đứt dây curoa hoặc xích

3.2 Ngắt mạch khẩn cấp

Trong trường hợp xảy ra sự cố đột ngột như:

• Kẹt giấy nạp
• Sai lệch gấp
• Tắc nghẽn băng tải
• Kẹt ổ bi

Rơ-le có thể ngắt điện ngay lập tức đến các hệ thống con bị ảnh hưởng. Phản ứng nhanh này giúp ngăn ngừa hư hỏng dây chuyền lan rộng trên toàn bộ máy.

Bằng cách cách ly các lỗi sớm, rơ-le làm giảm đáng kể thời gian ngừng hoạt động và chi phí sửa chữa, cải thiện hiệu quả thiết bị tổng thể (OEE).

4. Nâng cao hiệu quả bảo trì và thiết kế mô-đun

Các máy dán thùng carton hai mảnh nhiều trạm hiện đại được thiết kế cho hoạt động công nghiệp lâu dài. Hiệu quả bảo trì là yếu tố then chốt trong việc giảm thời gian ngừng sản xuất, đặc biệt là ở các cơ sở đóng gói hoạt động 24/7.

Rơ-le đóng góp đáng kể vào các chiến lược bảo trì đơn giản hóa.

4.1 Thay thế nhanh và cấu trúc mô-đun

Rơ-le công nghiệp được thiết kế như các thành phần cắm tiêu chuẩn. Khi một rơ-le bị lỗi, kỹ thuật viên có thể:

• Tháo rơ-le bị lỗi
• Thay thế bằng một bộ phận mới
• Khôi phục hoạt động của hệ thống trong vòng vài phút

Không cần lập trình lại PLC hoặc hiệu chỉnh lại hệ thống, giúp giảm đáng kể độ phức tạp của việc bảo trì.

4.2 Chẩn đoán đơn giản

Rơ-le cung cấp trạng thái chuyển mạch có thể nhìn thấy và đo lường được. Kỹ sư bảo trì có thể nhanh chóng xác định:

• Hỏng cuộn dây
• Mòn tiếp điểm
• Gián đoạn tín hiệu
• Mất ổn định điện

Điều này đơn giản hóa việc khắc phục sự cố và giảm thời gian chẩn đoán so với các hệ thống điện tử tích hợp hoàn toàn.

4.3 Tuổi thọ kéo dài trong môi trường công nghiệp

Rơ-le chất lượng cao được sử dụng trong máy móc tôn sóng được thiết kế với:

• Tiếp điểm hợp kim bạc để cải thiện độ dẫn điện
• Cấu trúc chống hồ quang
• Vỏ chống rung
• Vỏ chống bụi

Các tính năng này cho phép rơ-le chịu được hàng triệu chu kỳ chuyển mạch ngay cả trong môi trường khắc nghiệt đầy bụi giấy, rung động và dao động nhiệt độ.

5. Độ tin cậy của hệ thống và tính liên tục của sản xuất

Trong sản xuất bao bì tốc độ cao, ngay cả một sự gián đoạn ngắn cũng có thể dẫn đến lãng phí vật liệu đáng kể và chậm tiến độ. Rơ-le đóng góp trực tiếp vào tính liên tục của sản xuất bằng cách đảm bảo hành vi chuyển mạch ổn định và có thể dự đoán được trên tất cả các chức năng của máy.

Vai trò của chúng bao gồm:

• Ổn định các hoạt động chuyển mạch tần số cao lặp đi lặp lại
• Ngăn ngừa suy giảm tín hiệu trong các chu kỳ sản xuất dài
• Hỗ trợ các đường dẫn điều khiển dự phòng trong các hệ thống tự động hóa tiên tiến

Khi được tích hợp đúng cách, rơ-le hoạt động như một lớp nền tảng giúp tăng cường độ tin cậy của toàn bộ kiến trúc điều khiển điện.

6. Vai trò trong các hệ thống máy dán thùng carton thông minh hiện đại

Mặc dù các máy dán thùng carton hai mảnh tự động tốc độ cao hiện đại ngày càng áp dụng hệ thống điều khiển thông minh dựa trên PLC, tự động hóa servo và giao diện HMI màn hình cảm ứng, rơ-le vẫn không thể thiếu.

Chúng vẫn được sử dụng rộng rãi trong:

• Mạch khóa liên động an toàn
• Hệ thống dừng khẩn cấp
• Điều khiển động cơ phụ trợ
• Mạch định thời hệ thống keo
• Đường khuếch đại tín hiệu cảm biến

Trong nhiều hệ thống tiên tiến, rơ-le cũng hoạt động cùng với rơ-le trạng thái rắn (SSR) và các mô-đun IO thông minh để cung cấp các kiến trúc điều khiển lai cân bằng tốc độ, độ bền và hiệu quả chi phí.

Kết luận

Rơ-le là một thành phần quan trọng nhưng thường bị đánh giá thấp trong máy dán thùng carton hai mảnh bán tự động tốc độ cao. Các chức năng của chúng vượt xa việc chuyển mạch đơn thuần. Chúng cung cấp khả năng cách ly điện thiết yếu, cho phép đồng bộ hóa nhiều trạm chính xác, bảo vệ động cơ và bộ truyền động khỏi hư hỏng quá tải, đồng thời đơn giản hóa các hoạt động bảo trì lâu dài.

Trong môi trường sản xuất bao bì tôn sóng tốc độ cao, nơi độ tin cậy và độ chính xác quyết định hiệu quả sản xuất, rơ-le đảm bảo rằng mọi tín hiệu, mọi chuyển động và mọi lần phun keo đều được thực hiện chính xác như dự định.

Bằng cách duy trì khả năng kiểm soát điện ổn định và bảo vệ các hệ thống cơ khí quan trọng, rơ-le đóng góp trực tiếp vào thời gian hoạt động cao hơn, chất lượng sản phẩm được cải thiện và chi phí vận hành thấp hơn — biến chúng thành một yếu tố không thể thiếu của tự động hóa sản xuất bao bì tôn sóng hiện đại.
