Nguyên Lý Hoạt Động Và Ưu Điểm Của Hệ Thống Điều Khiển Tốc Độ Biến Tần Trên Máy Dán Hộp Carton Công Nghiệp

Việc điều chỉnh tốc độ sản xuất phù hợp với trọng lượng giấy, kiểu thùng và độ phức tạp của công việc là một trong những thách thức thường trực trong quá trình dán thùng carton sóng. Khi khả năng kiểm soát tốc độ không theo kịp các biến số này, kết quả thường là lệch giấy, kẹt giấy hoặc chất lượng dán keo không đồng đều. Điều khiển tốc độ biến tần giải quyết vấn đề này bằng cách cung cấp khả năng điều chỉnh tốc độ vô cấp, theo thời gian thực cho máy dán thùng carton, thay vì cài đặt tốc độ cố định hoặc phân đoạn.

Nhược Điểm Của Hệ Thống Điều Khiển Tốc Độ Dựa Trên Hộp Số

Các thiết kế máy dán thùng carton cũ hơn thường dựa vào hộp số cơ khí hoặc hệ thống ròng rọc để thay đổi tốc độ vận hành. Việc điều chỉnh tốc độ theo cách này thường yêu cầu thay đổi bánh răng hoặc dây curoa một cách thủ công, quá trình này chậm chạp, thiếu chính xác và phụ thuộc nhiều vào tay nghề của người vận hành. Vì các hệ thống này thường chỉ cung cấp một vài cấp tốc độ cố định, chúng không thể tinh chỉnh đầu ra theo thời gian thực dựa trên trọng lượng giấy hoặc độ phức tạp của thùng carton.

Một hạn chế phổ biến khác là thiếu khả năng kiểm soát tăng tốc và giảm tốc phù hợp. Khi máy khởi động hoặc dừng đột ngột, sự thay đổi tải cơ học đột ngột có xu hướng làm xê dịch vị trí giấy ở giai đoạn nạp giấy hoặc gấp, làm tăng nguy cơ kẹt giấy và sai lệch. Theo thời gian, loại xung kích cơ học lặp đi lặp lại này cũng làm gia tăng độ mài mòn cho dây curoa, vòng bi và các bộ phận truyền động, rút ngắn khoảng thời gian bảo trì và đẩy tần suất bảo dưỡng lên cao.

Thời gian chuyển đổi công việc trên các hệ thống này cũng thường lâu hơn, vì cài đặt tốc độ chính xác thường phụ thuộc vào kinh nghiệm của người vận hành hơn là các thông số có thể ghi lại và lặp lại. Hai người vận hành chạy cùng một công việc trên cùng một máy có thể cho ra kết quả khác nhau, chỉ vì họ điều chỉnh tốc độ hơi khác một chút. Trên sàn sản xuất, điều này thể hiện qua tỷ lệ sản phẩm lỗi cao hơn, thường xuyên phải dừng máy để điều chỉnh lại và hao mòn liên quan đến tốc độ làm tăng chi phí bảo trì dài hạn.

Cách Thức Hoạt Động Của Điều Khiển Tốc Độ Biến Tần

Một bộ điều khiển tần số biến thiên, thường được gọi là biến tần, điều chỉnh tốc độ động cơ bằng cách thay đổi tần số của dòng điện cung cấp cho động cơ thay vì thông qua các thay đổi bánh răng cơ khí. Điều này cho phép máy dán thùng carton di chuyển liên tục trong một dải tốc độ thay vì nhảy giữa các bước cố định, do đó tốc độ vận hành có thể được điều chỉnh sát hơn với yêu cầu thực tế của công việc.

Trong thực tế, việc kiểm soát tốc độ không được áp dụng một cách riêng lẻ cho một động cơ duy nhất. Các bộ phận nạp giấy, gấp, dán keo và đếm-xả của máy cần phải di chuyển phối hợp nhịp nhàng, do đó logic điều khiển tần số liên kết các giai đoạn này lại với nhau thay vì điều chỉnh từng cái một cách độc lập. Điều này giúp duy trì sự đồng bộ của toàn bộ dây chuyền sản xuất khi tốc độ thay đổi, yếu tố quan trọng không kém cho sự ổn định đầu ra so với bản thân cài đặt tốc độ.

Đường cong tăng tốc và giảm tốc là một phần xa hơn của logic điều khiển này. Thay vì khởi động hoặc dừng đột ngột, bộ điều khiển biến tần tăng và giảm tốc độ một cách từ từ, giúp giảm xung kích cơ học lên máy và giảm khả năng giấy bị xê dịch khỏi vị trí trong khi khởi động hoặc tắt máy. Đây là một trong những cách trực tiếp nhất mà điều khiển tần số góp phần giảm thiểu kẹt giấy và hao mòn tích lũy.

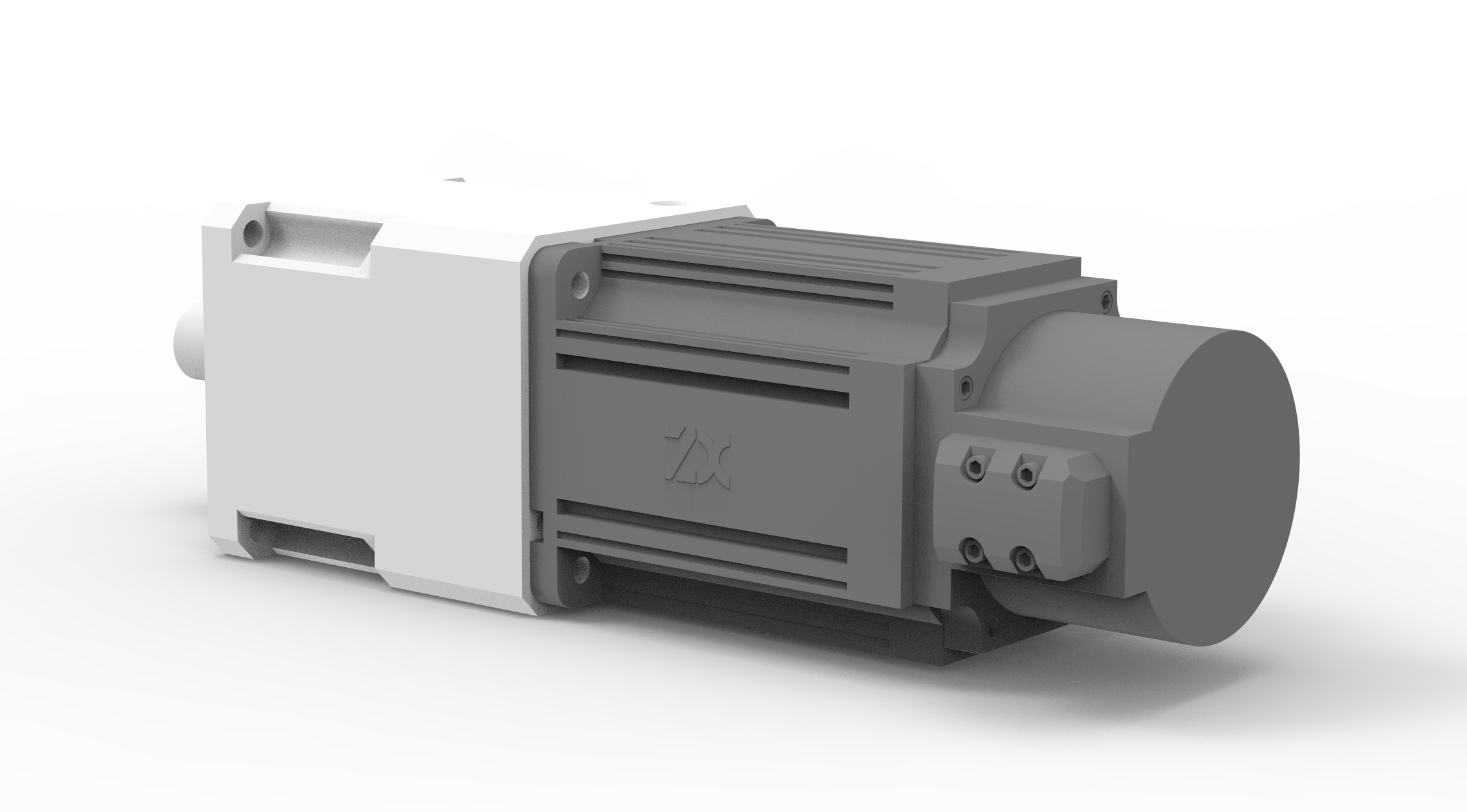

Cấu hình động cơ và bộ điều khiển được sử dụng để cung cấp khả năng điều khiển này cũng rất quan trọng đối với độ tin cậy lâu dài. Một bộ biến tần từ nhà cung cấp uy tín như Schneider thường được kết hợp với động cơ truyền động chính để cung cấp công suất đầu ra chính, một động cơ điều chỉnh để tinh chỉnh tốc độ, và, ở những nơi yêu cầu độ chính xác cao hơn, một động cơ servo cho các giai đoạn cần phản hồi nhanh hơn và kiểm soát chặt chẽ hơn. Bộ phận ghép mép là một ví dụ điển hình cho thấy tầm quan trọng của điều này trong thực tế: truyền động động cơ servo kép độc lập cho phép cạnh ghép được định vị và điều chỉnh chính xác hơn so với liên kết cơ khí dùng chung, trong khi cảm biến quang điện giúp duy trì sự ổn định của điểm ghép khi các đặc tính giấy thay đổi. Chúng tôi lựa chọn các thành phần này với tiêu chí độ tin cậy lâu dài hơn là coi các thông số kỹ thuật như một điểm bán hàng riêng lẻ, đó là lý do tại sao máy móc của chúng tôi được trang bị tiêu chuẩn bộ biến tần Schneider kết hợp với động cơ servo Delta và PLC.

Ý Nghĩa Đối Với Hiệu Suất Máy Dán Thùng Carton

Việc đưa điều khiển tốc độ biến tần vào các bộ phận gấp, dán và ép đã giải quyết một số vấn đề nêu trên một cách khá trực tiếp. Điều chỉnh tốc độ liên tục cho phép tốc độ vận hành được tinh chỉnh theo trọng lượng giấy và kiểu thùng carton thay vì bị ép buộc qua một cài đặt cố định, giúp giảm thiểu sự lệch giấy và kẹt giấy do tốc độ không phù hợp. Điều khiển khởi động mềm và dừng mềm làm giảm xung kích cơ học mà nếu không sẽ góp phần gây xê dịch giấy và tăng tốc độ mài mòn linh kiện.

Điều khiển dựa trên màn hình cảm ứng và PLC, được xây dựng xung quanh các thành phần như PLC Delta và bảng điều khiển HMI, cho phép các thông số tốc độ được cài đặt, lưu trữ và gọi lại cho các công việc cụ thể. Điều này làm giảm sự phụ thuộc của quá trình chuyển đổi vào kinh nghiệm cá nhân của người vận hành, vì một bộ thông số đã lưu có thể được tải lại thay vì phải thiết lập lại từ đầu mỗi lần. Về mặt thực tế, điều này có xu hướng rút ngắn thời gian chuyển đổi và làm cho sản lượng trở nên nhất quán hơn giữa các người vận hành và ca làm việc khác nhau, mặc dù kết quả thực tế sẽ thay đổi tùy theo loại giấy, thiết kế thùng carton và cách thức bảo trì thiết bị.

Kiểm soát tốc độ cũng không hoạt động độc lập với phần còn lại của độ chính xác của máy. Ví dụ, một bộ phận gấp hoạt động nhất quán hơn khi các dây đai cấp liệu vào nó chạy ở tốc độ phù hợp với thời gian gấp, đây là một phần lý do tại sao chúng tôi coi việc kiểm soát tần số và độ chính xác gấp là các yếu tố thiết kế có liên quan chứ không phải là các tính năng riêng biệt. Logic tương tự áp dụng cho các giai đoạn dán và ép ở hạ nguồn, nơi tốc độ cấp liệu ổn định hỗ trợ việc phun keo và tiếp xúc ép đồng đều hơn.

Lựa Chọn Linh Kiện Và Phương Pháp Sản Xuất

Độ tin cậy của hệ thống điều khiển tốc độ biến tần phụ thuộc rất nhiều vào chất lượng của các thành phần riêng lẻ của nó, không chỉ là logic điều khiển. Máy dán thùng carton của chúng tôi sử dụng ray dẫn hướng tuyến tính từ NSK hoặc Hualon, PLC và HMI Delta cho giao diện điều khiển, rơ le Omron, công tắc tơ Schneider và bộ biến tần Schneider làm cốt lõi của hệ thống điều khiển tốc độ. Động cơ chính, động cơ điều chỉnh và động cơ servo được cung cấp từ các nhà cung cấp uy tín như Maili và Delta, và khung máy được chế tạo từ thép tấm xử lý nguội 16mm theo một tiêu chuẩn quốc tế được công nhận. Đây là một cách tiếp cận có chủ đích trong việc lựa chọn linh kiện: chúng tôi ưu tiên các bộ phận có thành tích vận hành đáng tin cậy lâu dài hơn là chỉ liệt kê các thông số kỹ thuật cao nhất hiện có.

Với tư cách là một nhà sản xuất máy dán thùng carton, chúng tôi coi hệ thống kiểm soát tốc độ là một phần của thiết kế chính xác rộng hơn, bao gồm sự phối hợp đồng bộ giữa bộ phận gấp, bộ phận ghép mép và các giai đoạn dán keo. Cho dù bạn đang chạy các kiểu thùng carton tiêu chuẩn hay cần một cấu hình được điều chỉnh cho một dây chuyền sản xuất cụ thể, đội ngũ kỹ thuật của chúng tôi có thể xem xét các tùy chọn cấu hình động cơ và bộ truyền động dựa trên thông số kỹ thuật giấy và yêu cầu sản lượng thực tế của bạn. Để xem xét các thông số kỹ thuật đầy đủ cho các mẫu máy dán thùng carton của chúng tôi hoặc để sắp xếp một buổi trình diễn, vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật của chúng tôi.
