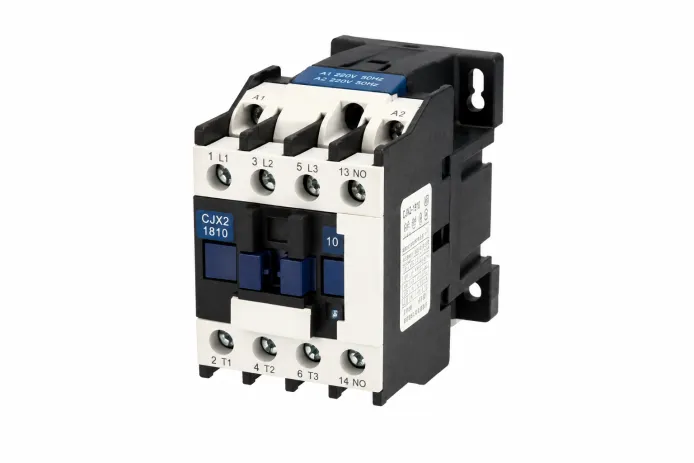

段ボール用フォルダグルーアーにおける電磁接触器（マグネットコンタクタ）の役割と機能

重量パッケージ製造業において、稼働効率、高速精度、および設備信頼性は収益性の基盤である。この高速生産ラインの中核を成すのが段ボール用フォルダグルーアーであり、平らな段ボールシートを精密に折り曲げ、接着し、完成箱へと変えるように設計された複雑な工学製品である。

低電圧デジタル制御信号と高電力機械負荷との間の重要なインターフェースとして機能する工業用電磁接触器は、主要な機械機能の安定、安全、かつ連続的な動作を保証する。本技術記事では、現代の高速段ボール用フォルダグルーアーにおける電磁接触器の深層レベルの工学、機能メカニズム、および戦略的利点を探求する。

1. 電力開閉と重量負荷制御

段ボール用フォルダグルーアーは、複数の電動モーターと大電流熱装置によって駆動される。これらの構成要素には、多大な電気的応力に対処可能な重量級開閉システムが必要である。電磁接触器は、高電流回路を繰り返し開閉し、大型モーター始動時に発生する大きな突入電流（定格運転電流の6～10倍に達する可能性がある）を管理するために特別に設計されている。

標準的な高効率フォルダグルーアーにおいて、工業用電磁接触器は、総機械出力範囲9kW～25.7kW内で、いくつかの主要な機械的および熱的負荷を制御するために戦略的に配置されている：

主駆動モーター

主駆動システムは、特定の機械構成に応じて通常約5kWに最適化された高トルクAC可変周波数モーターを利用する。電磁接触器はこれらのモーターへの主電力分配を処理し、重伝動システム、タイミングベルト、および主搬送コンベアシステムが、精密な生産ライン速度で円滑に始動し、連続的に動作することを保証する。

高圧真空ブロワー

精密な板紙供給と安定した位置決めには強力な真空吸引力が必要であり、専用の電磁接触器がこれらの真空吸引ブロワーを管理する。これらのブロワーはフィーダーベルト下に強力な負圧ゾーンを生成し、反りや重量のある段ボールシートであってもしっかりと引き付けられ、滑りや重送エラーなく1枚ずつ供給されることを保証する。

ホットメルトおよびコールドグルー加熱システム

現代の構造箱製造には高度な接着システムが必要であり、しばしばコールドグルー押出機とホットメルトグルーユニットの組み合わせが使用される。ホットメルトシステムは電熱発熱体に依存してポリウレタンまたは接着材料を溶融し、正確な動作温度に維持する。重量級電磁接触器は、温度コントローラーによって要求される周期的な高電流開閉を処理し、これらの集中的な熱負荷を安全に調整する。

多軸補助調整モーター

迅速な注文変更を可能にし、段取り時間を短縮するために、現代のフォルダグルーアーは自動化された電動調整機構を備えている。小型で応答性の高い補助モーターのネットワークが、キャリアフレーム、折りユニット、およびグルーヘッドの自動移動を駆動する。電磁接触器は正転・逆転ペアで動作し、自動構造変更中のこれらのサブシステムの正確な位置決めを管理する。

2. 安全遮断と緊急保護メカニズム

工業製造環境では、CE（欧州適合）、OSHA、UL/CSA規格などの世界的な安全基準への絶対的な準拠が求められる。段ボール用フォルダグルーアーは高速で動作し、強力な機械的挟み込みポイントを有するため、機械の安全回路にはフェイルセーフな電気的配置が必要である。電磁接触器は物理的な安全遮断と緊急保護を提供する上で不可欠な役割を果たす。

オペレーターが緊急停止（E-stop）ボタンを押すか、安全ライトカーテンが作動するか、物理的なインターロック安全ドアを開けると、安全リレーは直ちに電磁接触器コイルへの制御電圧を遮断する。この安全ループは即座に次の3つのフェーズを引き起こす：

瞬時コイル消磁：電磁接触器内部の電磁界が瞬時に消滅する。

スプリング補助接点開離：内部の高張力スプリングが、重量級の主接点をミリ秒単位で強制的に開離させる。

物理的絶縁：この動作により、380V/415V/480Vの三相主電源から上流の全ての駆動装置およびモーターを即座に遮断する、確実な物理的空隙が生成される。

高圧配電を発生源で遮断することにより、電磁接触器はライン保守中の危険な機械的動作、意図しない自動再起動、または電気的故障を防止し、現場のオペレーターや技術者を深刻な職場傷害から効果的に保護する。

3. PLC統合とインテリジェント自動化制御

インダストリー4.0と高度に自動化されたスマートファクトリーの時代において、現代の段ボール用フォルダグルーアーは、機械のタイミング、速度同期、および動作論理を管理するために、集中型プログラマブルロジックコントローラー（PLC）に大きく依存している。しかし、デジタルPLCプロセッサーは低電圧・低電流のマイクロエレクトロニクス上で動作するため、産業用の強電電力網と直接インターフェースすることはできない。電磁接触器は、この重要な橋渡しとなる実行層として機能する。

開閉プロセス

PLCは動作要求を計算し、電磁接触器の電磁コイルに低電圧デジタル制御信号（通常は24V DCまたは110V AC）を出力する。この小さな制御信号が接触器コア内部に磁場を生成し、内部の可動鉄心を下方に引き寄せる。この機械的運動により重量級の主接点が閉じ、三相主電源を対象のモーターまたは発熱体へ円滑に通電する。

リアルタイムシステムフィードバックループ

電力開閉に加えて、高性能フォルダグルーアーで使用される工業用電磁接触器には補助接点ブロックが装備されている。これらの補助接点は主電力接点に機械的に連動しているが、低電圧信号をPLC入力モジュールに戻す。この構成は、継続的なリアルタイムフィードバックループを提供する。

接触器が閉じるのに失敗した場合、または外部短絡により接点が溶着した場合、PLCは自身の出力コマンドと補助接点の物理的フィードバック状態との間の不一致を検出する。PLCは直ちに機械を停止させ、音響警報を発し、ヒューマンマシンインターフェース（HMI）タッチスクリーンに明確な故障コードを表示する。この機能により、精密なシステム自己診断と即時トラブルシューティングが可能となる。

4. 重負荷耐久性と紙粉耐性

段ボール包装施設内の生産環境は、非常に過酷であることが知られている。段ボール繊維板の高速スロッティング、抜型打抜き、および筋入れは、大量の微細で研磨性のある紙粉、セルロース繊維、および浮遊粒子を生成する。さらに、新たな生産ロットのためにフォルダグルーアーをセットアップするには、連続的な「ジョギング」または「インチング」（オペレーターが機械的アライメントとボードトラッキングを確認するために、主駆動モーターを瞬間的に断続的に作動させるプロセス）が必要となる。

ジョギングは、モーターが全回転速度と逆起電力を達成する前に、接触器が高い誘導性電流を遮断することを強制されるため、深刻な電気的摩耗を引き起こす。これらの条件に耐えるために、段ボール用フォルダグルーアー用に選択される電磁接触器は、厳格な工学仕様を満たさなければならない：

銀合金接点： プレミアム工業用電磁接触器は、高度な銀ニッケル（AgNi）または銀酸化錫（AgSnO2）合金で構成された接点を特徴とする。これらの材料は、優れた導電性と、高電流アーク条件下での熱溶着および浸食に対する高い耐性を兼ね備えている。

高度なアーク消弧チャンバー： 接点が重負荷下で開くとき、ギャップ間に電気アークが形成される。電磁接触器は、磁気スプリッターを備えた特殊なアーク消弧チャンバーを利用して、アークを接点面から引き離し、迅速に分割して冷却し、ハウジングの劣化を防ぐ。

防塵筐体：細かい紙粉が内部の機械的継ぎ目に堆積したり、接点を絶縁したりするのを防ぐために、電磁接触器は密閉された電気筐体内に設置される。多くの接触器は、モールドされたコイル構造とガイド機構を備え、粉塵が可動鉄心に侵入して機械的固着や接点故障を引き起こすのを防ぐ。

5. コントローラー保護とプラント保守効率

電気設計の観点から、電磁接触器は機械の主要な財務投資であるコンピューター化制御自動化を保護する保護障壁として機能する。高出力モーターと誘導性負荷は、高調波歪み、電圧スパイク、および過渡開閉サージを含む深刻な電気的フィードバックを本質的に引き起こす。

敏感な電子機器の保護

電磁接触器は、その堅牢な接点チャンバー内で高電流開閉の厳しい電気的および熱的応力を吸収することにより、敏感で高価なPLC出力モジュールやソリッドステートリレーを強電電力網への直接露出から隔離する。駆動モーターで予期せぬ過電流や局所的な短絡が発生した場合、局所的な熱応力は接触器またはその組み合わせサーマル過負荷リレーによって吸収され、繊細なPLCシステムを壊滅的な故障や交換費用から保護する。
