Wie die SPS-Steuerung die Abläufe mehrerer Auftragsköpfe in einer Klebeband-Auftragsanlage koordiniert

Ein speicherprogrammierbarer Steuerungsrechner (SPS) führt ein gespeichertes Programm aus, das Reihenfolge und Timing der Maschinenaktionen verwaltet. Bei einer mehrköpfigen Maschine zur Auftragung von doppelseitigem Klebeband arbeiten mehrere Auftragsköpfe während eines einzigen Durchlaufs auf demselben Karton, während die Zuführ- und Abfuhrbereiche jeweils außerhalb dieser Köpfe tätig sind. Ob diese Bereiche als ein einziger Prozess oder als separate Stationen laufen, hängt weitgehend vom Steuerungssystem ab, das sie miteinander verbindet.

Warum mehrere Köpfe einen gemeinsamen Takt benötigen

Eine Kartonbahn, die mit mehr als einem Klebestreifen versehen wird, wird von mehr als einem Kopf bearbeitet; die Streifen müssen parallel, gleichmäßig gegeneinander versetzt und von Karton zu Karton konsistent angeordnet sein. Dieses Ergebnis erfordert, dass alle Köpfe unter identischen Bedingungen agieren. Die Bewegung der Kartonbahn, die Taktfrequenz jedes einzelnen Kopfs sowie das Tempo der angrenzenden Bereiche müssen exakt aufeinander abgestimmt sein, da bereits geringfügige Unstimmigkeiten in einem dieser Parameter unmittelbar im Endprodukt sichtbar werden.

Auch die vorgelagerten und nachgelagerten Bereiche sind entscheidend: Die Zuführung bestimmt, wie und wann ein Karton bei den Köpfen ankommt, die Abfuhr bestimmt, wie er sie wieder verlässt. Werden die einzelnen Bereiche unabhängig voneinander eingestellt, summieren sich kleinste Abweichungen in den Einstellungen – und der Bediener muss schließlich einen Bereich so korrigieren, dass er die Verhaltensweise eines anderen kompensiert. Diese Kompensation verschleiert die eigentliche Ursache und macht das Ergebnis abhängig von der Person, die zuletzt eine Anpassung vorgenommen hat.

Welchen Beitrag leistet eine SPS bei einer Klebeband-Auftragsanlage?

Eine SPS bringt drei wesentliche Qualitäten in diese Aufgabe ein. Erstens die Sequenzsteuerung: Das Programm definiert präzise, was startet, was läuft und was stoppt – und zwar in welcher Reihenfolge; dadurch verhält sich die Maschine am Beginn einer Schicht genauso wie am Ende. Zweitens die Wiederholgenauigkeit: Ein gespeichertes Programm basiert nicht auf Gefühl oder Gedächtnis, sodass identische Einstellungen von einem Produktionsdurchlauf zum nächsten stets identisches Verhalten ergeben. Drittens die Handhabbarkeit: Parameter werden über eine Bedieneroberfläche eingegeben; ein Produktwechsel bedeutet lediglich das Ändern einzelner Werte – statt manuelles Neuausbalancieren unabhängiger Bereiche.

Die Kosten eines fehlenden solchen Steuerungskonzepts sind für Betriebe mit vielen Aufträgen vertraut: Jeder Produktwechsel erfordert mehrere getrennte Anpassungen, von denen jede leicht übersehen werden kann. Bei Wiederholaufträgen ist man auf dokumentierte Notizen oder auf die Erinnerung des Bedieners angewiesen, was beim letzten Mal funktioniert hat. Wenn die Ergebnisse zwischen den Schichten variieren, lässt sich kaum noch unterscheiden, ob die Ursache in den Materialien oder in den Maschineneinstellungen liegt. Ein gesteuertes, gespeichertes und wiederherstellbares Verfahren reduziert die Anzahl der Variablen, die das Team berücksichtigen muss.

Was unsere Maschinen durch SPS-Steuerung bieten

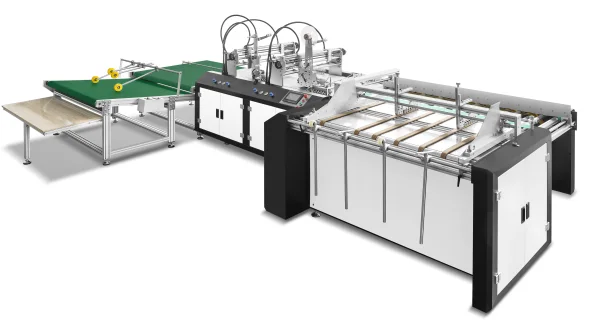

Die SPS-Steuerung koordiniert die Hauptphasen unserer automatischen mehrköpfigen Maschinen zur Auftragung von doppelseitigem Klebeband und verbindet Zuführung, Klebebandauftragung und Abfuhr der fertigen Kartons zu einer kontinuierlichen Produktionssequenz. Statt jeden Abschnitt als eigenständige Operation zu behandeln, unterstützt das Steuerungssystem die Maschine dabei, einem koordinierten Arbeitsablauf zu folgen – was eine konsistente Maschinenführung über wiederholte Produktionsdurchläufe hinweg sicherstellt.

Die SPS verwaltet die Reihenfolge von Zuführung und Klebebandauftragung und ermöglicht es mehreren Klebstoffköpfen, innerhalb desselben Produktionszyklus zu arbeiten. Für Großaufträge von Kuverttaschen, Dokumententaschen und anderen Papierprodukten trägt diese Koordination dazu bei, von Karton zu Karton einen stabilen Betriebsrhythmus aufrechtzuerhalten. Der Bediener kann sich stattdessen auf die Kontrolle der Klebebandpositionierung und der Qualität des Endprodukts konzentrieren, anstatt manuell einzelne Prozessabschnitte miteinander abzustimmen.

Eine Touchscreen-Oberfläche gewährt dem Bediener zentralen Zugriff auf die Auftragseinstellungen. Beim Wechsel zu einem anderen Produktformat können die relevanten Parameter direkt über die Oberfläche angepasst werden – statt über mehrere voneinander getrennte Steuerungseinheiten verteilt zu werden. Dadurch werden routinemäßige Produktwechsel vereinfacht, insbesondere in Betrieben, die innerhalb eines kurzen Produktionsplans mehrere Formatvarianten verarbeiten. Der Bediener muss die Einstellungen vor Beginn eines neuen Durchlaufs jedoch weiterhin anhand der Produktdokumentation und der Materialanforderungen verifizieren.

Die Möglichkeit, Produkt-Einstellungen zu speichern und wiederherzustellen, stellt einen weiteren praktischen Vorteil dar. Unsere Maschinen können Parameter für unterschiedliche Produkte speichern und bei Wiederholaufträgen gezielt abrufen. Statt sämtliche Einstellungen von Grund auf neu einzugeben, kann der Bediener die entsprechenden gespeicherten Werte laden, die ersten Kartons überprüfen und erforderliche Korrekturen vornehmen, bevor die Serienproduktion fortgesetzt wird. Gespeicherte Einstellungen liefern einen reproduzierbaren Ausgangspunkt, reduzieren die Abhängigkeit von manuellem Gedächtnis und bewahren gleichzeitig die Prüfung der ersten Kartons als festen Bestandteil des Rüstprozesses.

Diese Steuerungsfunktionen sind besonders vorteilhaft bei einer mehrköpfigen Konfiguration. Wenn ein Produkt mehrere Streifen doppelseitigen Klebebands erfordert, können mehrere Köpfe diese Streifen bereits während eines einzigen Durchlaufs auftragen. Ihre Positionen und Abstände müssen gemäß der Produktdokumentation eingestellt werden; eine stabile Zuführung sowie eine korrekte Kopfjustierung tragen maßgeblich zur Einhaltung des vorgesehenen Layouts bei. Sobald eine geeignete Einstellung verifiziert wurde, können die zugehörigen Parameter für nachfolgende Durchläufe gespeichert werden – was die Vorbereitung und Steuerung von Wiederholproduktionen deutlich erleichtert.

Auch das mechanische Design trägt zur stabilen Maschinenführung bei. Ein Hochreibungs-Zuführband bewegt die Kartons geordnet nach vorne und stellt damit eine gleichmäßige Zufuhr für die koordinierte Auftragsequenz sicher. Der Klebstoffkopf lässt sich per Knopfdruck drehen, und der Kopfwechselvorgang dauert unter der vorgeschriebenen Wechselprozedur etwa 30 Sekunden. Bei unserer Dreieck-Klebebandmaschine kann der Bediener den Klebstoffkopf zudem lateral mittels eines Handrads und eines Stahlmaßstabs als sichtbare Positionierhilfe justieren.

Am Abgabebereich ordnet ein Fischschuppen-Abfuhrband die fertigen Kartons in überlappender Reihenfolge an, um Sammlung und Inspektion zu erleichtern. Eine optionale Zählfunktion unterstützt den Bediener dabei, die Chargenmengen mit den Auftragsanforderungen abzugleichen. Gemeinsam unterstützen die sequenzbasierte SPS-Steuerung, gespeicherte Auftragseinstellungen sowie praktikable mechanische Anpassungsmöglichkeiten einen strukturierteren Produktionsprozess – insbesondere bei Produkten, die mehrere Klebestreifen und wiederkehrende Rüsteinstellungen erfordern.

Koordination mehrerer Köpfe für reproduzierbare Produktion

Unsere automatischen mehrköpfigen Maschinen zur Auftragung von doppelseitigem Klebeband kombinieren SPS-Steuerung, justierbare Klebstoffköpfe und gespeicherte Auftragseinstellungen, um die Klebebandauftragung über verschiedene Produktformate hinweg zu koordinieren. Die SPS verwaltet die Betriebssequenz, während eine stabile Kartonzuführung und eine präzise Kopfpositionierung sicherstellen, dass jeder Klebestreifen dem vorgesehenen Layout folgt. Mehrere Streifen können in einem einzigen Durchlauf aufgetragen werden, wodurch wiederholtes Handling entfällt und eine konsistente Positionierung über alle Produktionsdurchläufe hinweg gewährleistet ist.

Für Wiederholaufträge ermöglichen gespeicherte Parameter dem Bediener, frühere Einstellungen abzurufen, anstatt jede Position von Grund auf neu zu konfigurieren. Die ersten Kartons müssen dennoch vor Beginn der Serienproduktion anhand der Produktdokumentation überprüft werden – insbesondere hinsichtlich Klebebandposition, Streifenabstand und Randfreiheit. Diese Kombination aus koordinierter Steuerung und reproduzierbarer Rüsteinstellung vereinfacht Produktwechsel und trägt zu einem strukturierten Arbeitsablauf bei.

Die Maschinenkonfiguration richtet sich nach Kartonabmessungen, Materialeigenschaften, Klebeband-Spezifikationen und Produktionsvolumen. Teilen Sie uns Ihre Produktdokumentation oder Muster sowie typische Auftragsanforderungen mit, damit wir Ihnen eine auf Ihre Anwendung zugeschnittene Konfiguration empfehlen können.
