الضوضاء المفرطة في ماكينة لزق كرتون مضلع: التشخيص وحلول الإصلاح

تعتبر الضوضاء غير المعتادة الصادرة عن آلة طي ولصق الكرتون المضلع واحدة من أكثر الإشارات شيوعًا على أن شيئًا ما في خط الإنتاج يحتاج إلى الانتباه. في معظم الحالات، لا يكون الصوت بحد ذاته هو المشكلة الفعلية - بل هو عرض يشير إلى تآكل أو عدم محاذاة أو ضعف في التصميم في مكان ما في الأجزاء المتحركة للآلة. بالنسبة لمصنعي التغليف الذين يعملون بإنتاجية عالية، فإن فهم معنى هذه الضوضاء وسبب حدوثها هو الخطوة الأولى نحو تقليل وقت التوقف عن العمل وإطالة عمر المعدات.

لماذا تبدأ ماكينات الطي واللصق في إصدار ضوضاء

نادرًا ما تظهر الضوضاء المفرطة بين عشية وضحاها. تميل إلى التراكم تدريجيًا مع تآكل المكونات، أو تغير التفاوتات المسموح بها، أو تراكم الاهتزازات عبر هيكل الآلة. هناك مصدران شائعان بشكل خاص في معدات الطي واللصق.

المصدر الأول هو تآكل المحامل وقضبان التوجيه الخطية. عندما تكون المحامل أو قضبان التوجيه مصنوعة من مواد منخفضة الجودة، أو عندما لا يتم التحكم بإحكام في الخلوص بين الأجزاء المتحركة أثناء التجميع، يظهر ضوضاء الاحتكاك مبكرًا في عمر الخدمة للآلة. مع تراكم ساعات التشغيل، يميل هذا الاحتكاك إلى التفاقم، وغالبًا ما يكون الضوضاء مصحوبًا بانخفاض تدريجي في دقة الطي واللصق. بعبارة أخرى، غالبًا ما يكون الصوت هو أول علامة تحذيرية على انخفاض الدقة، قبل وقت طويل من ظهور الصناديق المعيبة من الخط.

المصدر الشائع الثاني هو قسم التوصيل، حيث يتم ضغط الأوراق وربطها معًا بسرعة عالية. في الآلات ذات التصميمات الميكانيكية الأساسية، غالبًا ما تعتمد نقطة التلامس هذه على الضغط الصلب من معدن إلى معدن أو من معدن إلى كرتون، مما ينتج ضوضاء تأثير حادة مع كل دورة. إلى جانب الضوضاء بحد ذاتها، فإن هذا النوع من التلامس الصلب المتكرر يسرع من تآكل مكونات الضغط ويزيد من وتيرة انقطاعات الصيانة بمرور الوقت.

العامل الثالث الأقل وضوحًا هو صلابة الإطار. إذا لم تكن الألواح الهيكلية للآلة مصممة لتحمل الاهتزاز الناتج عن التشغيل المستمر عالي السرعة، فإن هذا الاهتزاز يمكن أن يتردد صداه عبر الإطار بدلاً من امتصاصه، مما يجعل الضوضاء الصادرة عن مصادر ثانوية تبدو أعلى بكثير مما ينبغي. لهذا السبب، يمكن أن تصدر آلتان لهما مكونات متشابهة صوتًا مختلفًا بشكل ملحوظ في أرضية المصنع - غالبًا ما يعود الفرق إلى مدى جودة تصميم الإطار لامتصاص الاهتزاز بدلاً من نقله.

إلى جانب هذه المصادر الميكانيكية، يمكن أن تنبع الضوضاء أيضًا من شيء بسيط مثل تغذية الورق غير المتسقة أو إعدادات الضبط غير المحاذية، مما يتسبب في عمل المكونات ضد مادة مقاومة قليلاً بدلاً من التحرك بحرية. هذا النوع من الضوضاء عادة ما يكون متقطعًا وليس ثابتًا، ويميل إلى التغير عند تعديل سمك الورق أو حجم الصندوق أو سرعة التغذية - وهذا دليل مفيد لتضييق نطاق ما إذا كانت المشكلة هي تآكل ميكانيكي أم معلمة تشغيلية تحتاج إلى إعادة معايرة.

خيارات هندسية تقلل من ضوضاء التشغيل

معالجة الضوضاء على مستوى التصميم والمكونات تميل إلى أن تكون أكثر فعالية وأكثر متانة من محاولة تخفيفها لاحقًا بالأغطية أو الحواجز. هناك مجالان في تصميم آلتنا يستحقان تسليط الضوء عليهما هنا، لأنهما يستجيبان مباشرة للأسباب المذكورة أعلاه.

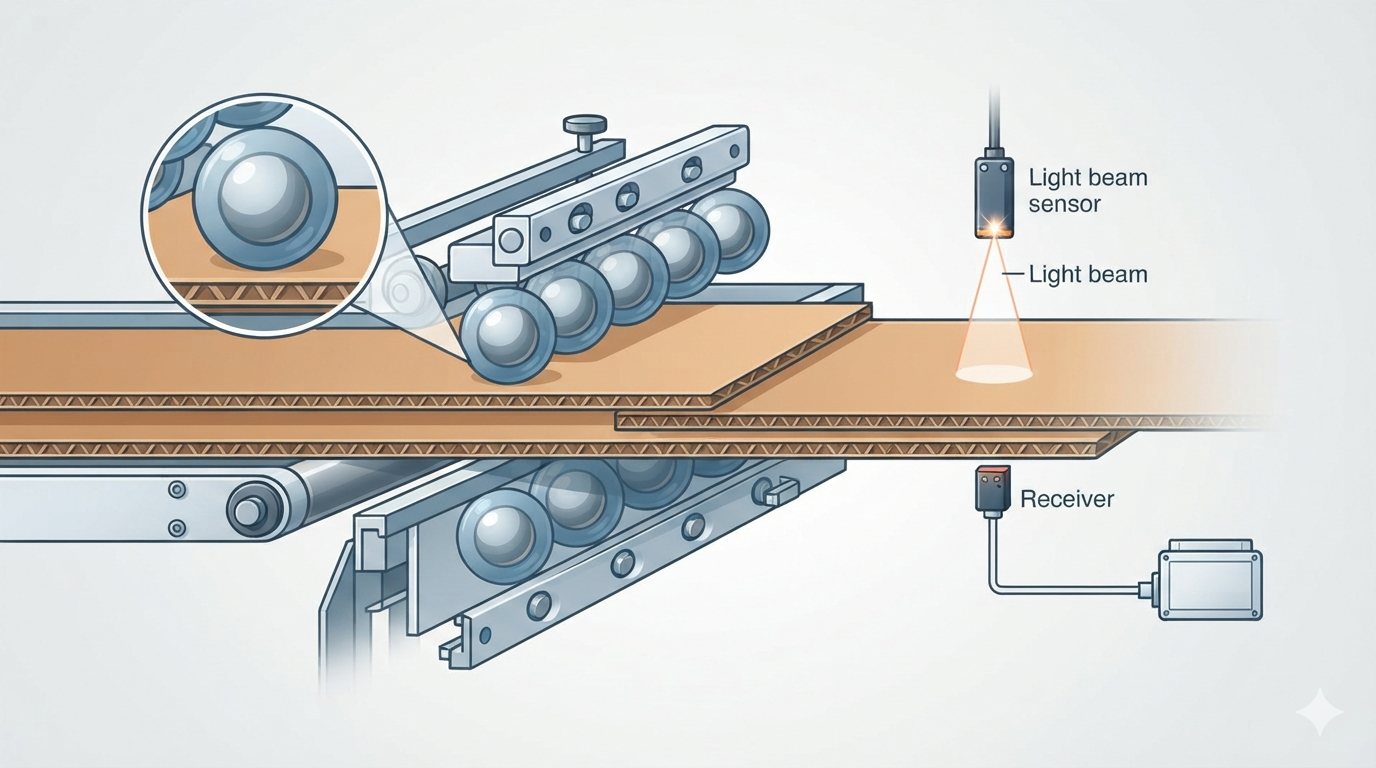

يستخدم قسم التوصيل لدينا كرات فولاذية لضغط ألواح الكرتون معًا، وكل كرة فولاذية مغلفة بطبقة بلاستيكية بدلاً من تركها كمعدن عاري. هذه التفاصيل أكثر أهمية مما قد تبدو عليه - فالطبقة البلاستيكية تخفف من نقطة التلامس، مما يقلل من صوت التأثير الصلب الذي يحدث عندما يضغط المعدن مباشرة على الورق أو على سطح معدني آخر. نقرن هذا بجهاز استشعار كهروضوئي يضبط توقيت عملية التوصيل بدقة، مما يساعد على تجنب الضوضاء والتآكل الإضافيين الناتجين عن دورات التوصيل غير الموقوتة أو المتكررة. والنتيجة هي عملية توصيل تظل متسقة ميكانيكيًا دون الاعتماد على التلامس القوي.

المجال الثاني هو اختيار المكونات لنظام الدفع والتوجيه. نستخدم محامل NSK و HRB بالإضافة إلى قضبان التوجيه الخطية HIWIN و Shangyin، مقترنة مع PLC من Delta ومحول التردد SINEE للحفاظ على دقة التحكم في الحركة. التفاوتات التصنيعية الأكثر إحكامًا لهذه المكونات تعني خلوصًا داخليًا أقل، مما يعني بدوره ضوضاء احتكاك أقل أثناء التشغيل، حتى مع تراكم ساعات التشغيل. يتم دمج هذا مع واجهة بشرية آلية من WECON للتعديل والمراقبة، بالإضافة إلى مرحلات Omron وموصلات Schneider في النظام الكهربائي، وكلها تم اختيارها من أجل الاتساق وليس لتلبية الحد الأدنى من المواصفات.

يلعب بناء الإطار دورًا داعمًا أيضًا. ألواح جدران آلتنا مصنوعة من فولاذ 16 مم الذي يخضع لعملية معالجة حرارية باردة وساخنة تلبي المعايير الدولية. وهذا يمنح الإطار الصلابة اللازمة لمقاومة الاهتزاز تحت التشغيل المستمر، بحيث لا يتم تضخيم الضوضاء الصادرة عن أي مكون فردي بواسطة إطار ينحني أو يتردد صداه تحت الحمل. عند إقرانها بأقسام تعمل بمحرك سيرفو للصق والطي، يظل ملف الحركة الإجمالي أكثر سلاسة، مما يقلل من البدايات والتوقفات المفاجئة التي تعتبر مصدرًا شائعًا للضوضاء الميكانيكية في المعدات الأقل تطورًا.

ماذا يعني هذا بالنسبة لموثوقية الإنتاج

لا تهدف أي من هذه التفاصيل إلى القضاء على الضوضاء تمامًا - فأي عملية ميكانيكية عالية السرعة ستنتج بعض صوت التشغيل، والادعاءات بعكس ذلك ليست واقعية. المهم هو ما إذا كانت هذه الضوضاء تظل ثابتة ويمكن التنبؤ بها بمرور الوقت، أم أنها تزداد ارتفاعًا كعلامة على تآكل متسارع. آلة الطي واللصق المبنية بتلامس توصيل مخفف، ومحامل وقضبان توجيه دقيقة ومتطابقة، وإطار صلب تميل إلى الحفاظ على استقرار مستوى الضوضاء عبر فاصل زمني أطول للخدمة، وهو معيار أكثر فائدة لمدير الإنتاج من ادعاء "تشغيل هادئ" لمرة واحدة.

هذا الارتباط بين الضوضاء والموثوقية هو أيضًا سبب وجوب أخذ تشخيص الضوضاء على محمل الجد في أرضية المصنع. غالبًا ما يمكن اكتشاف الزيادة التدريجية في صوت التشغيل، خاصة حول حوامل المحامل أو قضبان التوجيه أو قسم التوصيل، قبل وقت طويل من ظهورها كانخفاض قابل للقياس في جودة المخرجات. تتبع هذا التغيير بمرور الوقت - بدلاً من انتظار ظهور عيب مرئي - يمنح فرق الصيانة أداة إنذار مبكر عملية، وهو أحد الأسباب التي تجعل جودة المكونات في مرحلة التصميم لا تقل أهمية عن الصيانة الروتينية بعد ذلك.

بالنسبة لفرق الصيانة، يتمثل النهج العملي في ملاحظة مكان الضوضاء الأعلى وما إذا كانت تتغير مع السرعة أو الحمل أو نوع الورق، لأن هذا يضيق نطاق ما إذا كان السبب يكمن في المحامل أو قسم التوصيل أو إعداد ضبط بدلاً من الحاجة إلى فحص كامل في كل مرة. كما أن الاحتفاظ بسجل بسيط لظهور الصوت غير المعتاد لأول مرة، وكيف يتطور على مدار عمليات الإنتاج اللاحقة، يسهل أيضًا التخطيط للصيانة بشكل استباقي بدلاً من التفاعل فقط بعد تعطل أحد المكونات.

بناء ماكينات الطي واللصق مع مراعاة التحكم في الضوضاء

الضوضاء في آلة طي ولصق الكرتون المضلع هي في النهاية انعكاس لمدى دقة هندستها وتجميعها. جودة المحامل، وإحكام تفاوتات قضبان التوجيه، وتصميم نقاط تلامس التوصيل، وصلابة الإطار - كلها مجتمعة تحدد كيف تصدر الآلة صوتًا - وتتصرف - بعد أشهر من التشغيل المستمر، وليس فقط في اليوم الذي تغادر فيه المصنع.

كشركة مصنعة، فإننا نتعامل مع تقليل الضوضاء كمسألة تصميم هيكلي وليس كفكرة لاحقة. بدءًا من آلية التوصيل بالكرات الفولاذية المطلية بالبلاستيك وصولاً إلى اختيار المحامل الصناعية وقضبان التوجيه ومكونات القيادة، يتم اتخاذ كل قرار بهدف تحقيق استقرار تشغيل طويل الأمد. بالنسبة لمنتجي التغليف الذين يقومون بتقييم معدات الطي واللصق، فإن ضوضاء التشغيل هي مؤشر عملي يستحق الاهتمام به أثناء اختيار الآلة، وليس فقط أثناء استكشاف الأخطاء وإصلاحها. نحن نعمل مع الشركات لمطابقة التكوين المناسب مع متطلبات إنتاجها، بالاعتماد على خبرتنا في تصميم آلات طي ولصق الكرتون المضلع للمساعدة في الحفاظ على خطوط الإنتاج تعمل بسلاسة وهدوء وموثوقية على المدى الطويل.
